מגנט גיאופון

מגנט גיאופון

הדרישה לדיוק ואיכות של רכישת נתונים סיסמיים גוברת ככל שמתקדמת טכנולוגיית החקר הגיאופיזי. פס רחב, נאמנות גבוהה, יחס אות לרעש גבוה ונתונים דינאמיים גבוהים נדרשים כדי לזהות מאגרי ליתולוגיה, נוזלים ושברים, מה שמשפר את מיקום המאגר, מאפיינים, קישוריות, ובסופו של דבר, שחזור שמן. גיאופון הוא חיישן מקצועי הממיר רטט מכני משטח לאות חשמלי, או ממיר אלקטרומכני הממיר אנרגיה מכנית לאנרגיה חשמלית. זהו מרכיב קריטי בכל תהליך רכישת הנתונים הסיסמיים. על פי עקרונות הפעולה שלהם, גיאופונים מסווגים כאינדוקציה אלקטרומגנטית, קרמיקה פיזואלקטרית, MEMS וסיבים אופטיים. הסוג הנפוץ ביותר הוא אינדוקציה חשמלית, וגיאופון הסליל הנע הוא המייצג ביותר.

מבנה בסיסי ועקרון עבודה

גיאופונים מסווגים לשני סוגים: מערכות רטט ומערכות מעגלים מגנטיים. המעטפת עשויה מברזל רך בצורת גליל, והחלק האמצעי מכיל מערכת מעגלים מגנטיים. מערכת המעגלים המגנטיים מורכבת ממגנט ושתי נעלי מוט המחוברות למעטפת. את החלל בין מעטפת הברזל הרכה למגנט הגיאופון תופסת מערכת רטט, המורכבת מסליל, תומך סליל וקפיצים, היוצרים יחד גוף מתנשא. הכנס את הגיאופון בצורה אנכית אל פני השטח, והגיאופון יתחבר עם הקרקע דרך חרוט הזנב של הקליפה. רטט פני השטח יגרום לתנועה יחסית בין הגוף החופה למעטפת, וכתוצאה מכך תנועה יחסית של הסליל בשדה המגנטי ולאות זרם מוצא המתאים לתקופת הרטט. מבנה השכבות התת-קרקעיות יצוין לאחר עיבוד אותות.

על מגנט גיאופון

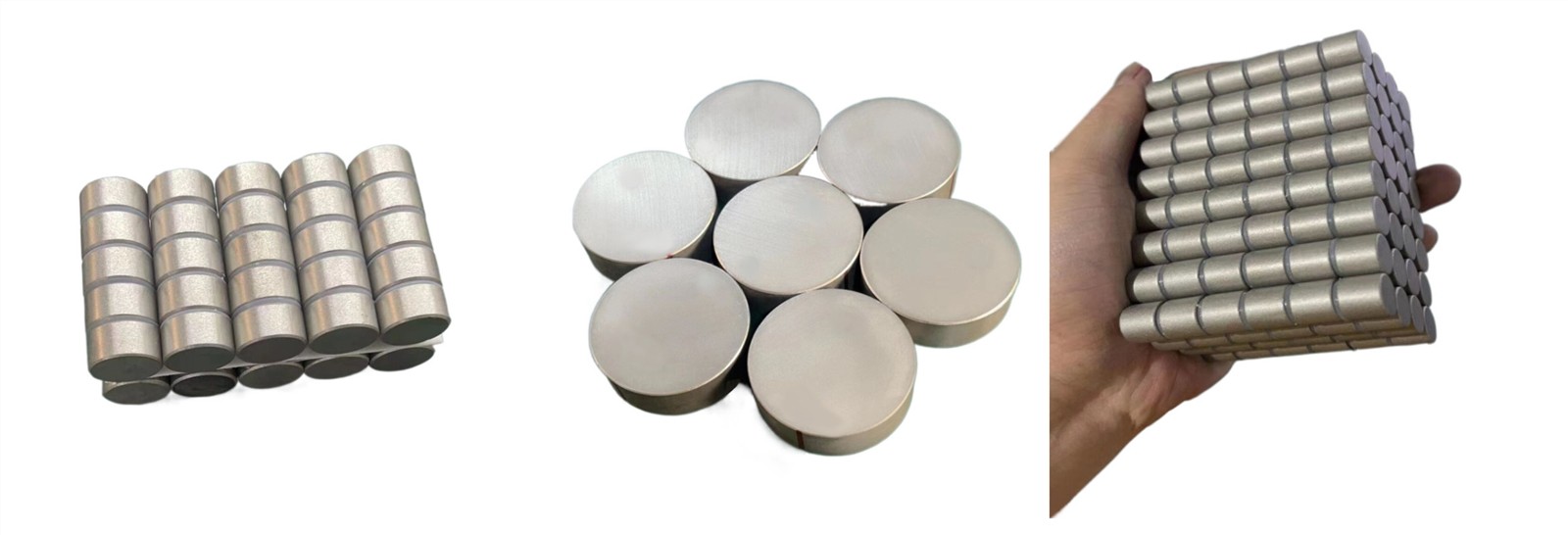

מגנט הגיאופון, כמרכיב הליבה של המוצר, משפיע לא רק על המדדים והפרמטרים העיקריים של הגיאופון, אלא גם על העלות שלו. סוגים שונים של מגנטים קבועים יספקו תכונות גיאופון שונות. רק הפרמטרים של המגנט קובעים את שטף פער האוויר. ההשפעה המגנטית, הטמפרטורה, ההפרעות האלקטרומגנטיות והרעידות ישפיעו כולם על שטף מרווח האוויר, ויגרמו לשינוי פרמטרי הגאופון. למרות שמגנטים של AlNiCo, מגנטים סממריים קובלט מחוטאים ומגנטים ניאודימיום מחוטאים כולם שימשו בגיאופונים, מגנטים יצוקים של AlNiCo עדיין נחשבים לבחירה הטובה ביותר של מגנט גיאופוני בשל הדיוק הגבוה, היציבות והעלות הנמוכה שלהם. כמו כן, יש לציין כי למגנטים אלו סובלנות מימדים הדוקה מאוד.
