מכלול רוטור מגנטי

מכלול רוטור מגנטי

מכלולי הרוטור, מהמכלולים המגנטיים הייצוגיים ביותר, מורכבים ממרכיב ברזל וממגנט קבוע. במציאות, בהתאם ליישום, סוג המנוע ונוהל ההרכבה, ניתן להשתמש במגנטים מלוכדים, מגנטים מרוסקים של פריט, מגנטים סממריים קובלט מחוטאים ומגנטים ניאודימיום מחוטאים, כולם יכולים לשמש עבור מכלולי רוטור. יש לציין שמכלולים מסופקים גם עם מגנטים למינציה המיוצרים באמצעות טכנולוגיית פילוח מגנטים להפחתת אובדן זרם מערבולת.

מִבְנֶה:

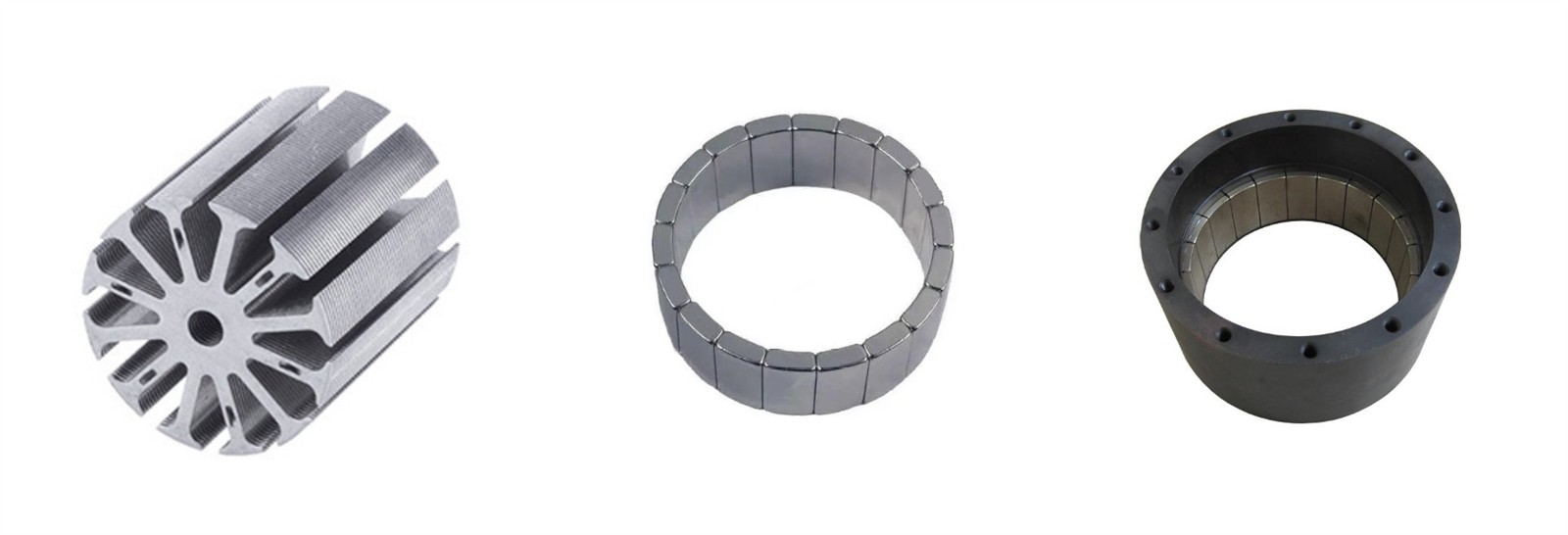

מכלול הרוטור המגנט הקבוע כולל ליבת רוטור וציר רוטור. ציר הרוטור עובר דרך חור הציר של ליבת הרוטור ומהודק יחד עם ליבת הרוטור. הוא מאופיין בכך שיש כמה בוסים בצד החיצוני של ליבת הרוטור. האריחים המגנטיים מהודקים בהתאמה בין שני בוסים סמוכים.

מכיוון שליבת הרוטור מסופקת עם מספר בוסים, והאריח המגנטי נצמד על ליבת הברזל הרוטור דרך מבנה הבוס, זה יכול להבטיח שהאריח המגנטי וליבת הרוטור ממוקמים היטב. בנוסף, הצד הפנימי של האריח המגנטי והמשטח המגע בצד החיצוני של ליבת הרוטור מצופה בדבק, מה שמבטיח עוד יותר שההרכבה בין ליבת הרוטור לאריח המגנטי יציב ואמינה; בנוסף, ישנם מספר חריצים דרך בליבת הרוטור, אשר מונעים למעשה מציר הרוטור מוליכות מגנטית מעולה וזליגת שטף מגנטי, מבנה פשוט, הרכבה קלה ועלות ייצור נמוכה.

יישום:
מכלול הרוטור המגנטי מוצא יישום בתעשיות ובמכשירים שונים שבהם נדרשת המרה של אנרגיה חשמלית לאנרגיה מכנית או להיפך. כמה יישומים נפוצים של מכלולי רוטור מגנטי כוללים:

1. מנועים חשמליים;
2. גנרטורים;
3. מערכות ריחוף מגנטיות;
4. מיסבים מגנטיים;
5. צימודים מגנטיים: מכלולי רוטור מגנטיים משמשים במצמדים מגנטיים, המשמשים להעברת מומנט בין שני צירים מסתובבים ללא כל מגע פיזי. השדה המגנטי שנוצר על ידי מכלול הרוטור עובר דרך מחסום לא מגנטי, המאפשר העברת מומנט תוך שמירה על אטימה הרמטית. צימודים מגנטיים משמשים במשאבות, מיקסרים ויישומים אחרים שבהם פעולה ללא דליפות היא קריטית;
6. מערבלים מגנטיים: מכלולי רוטור מגנטיים משמשים במערבלים מגנטיים במעבדה. מערבלים אלה משתמשים בשדה מגנטי מסתובב כדי להניע מוט ערבוב מגנטי בתוך מיכל, מה שמקל על ערבוב או ערבול של נוזלים או תמיסות. מערבלים מגנטיים נמצאים בשימוש נפוץ במעבדות כימיות, מחקר פרמצבטי ויישומים ביולוגיים.
