מגנט חיישן GMR

קצת הקדמה של חיישן GMR

חיישני הזווית והמיקום המבוססים על אפקט הענק מגנטוריסטי (GMR) מוגשים באופן נרחב למכונות CNC, מדידת מהירות רכב, מתג ללא מגע- ומקודד סיבובי. לחיישן GMR יש עוצמה ונפח נמוכים, בינתיים, האמינות ואות הפלט גבוהים יחסית.

מהו אפקט העמידות במגנטיות ענקית (GMR)?

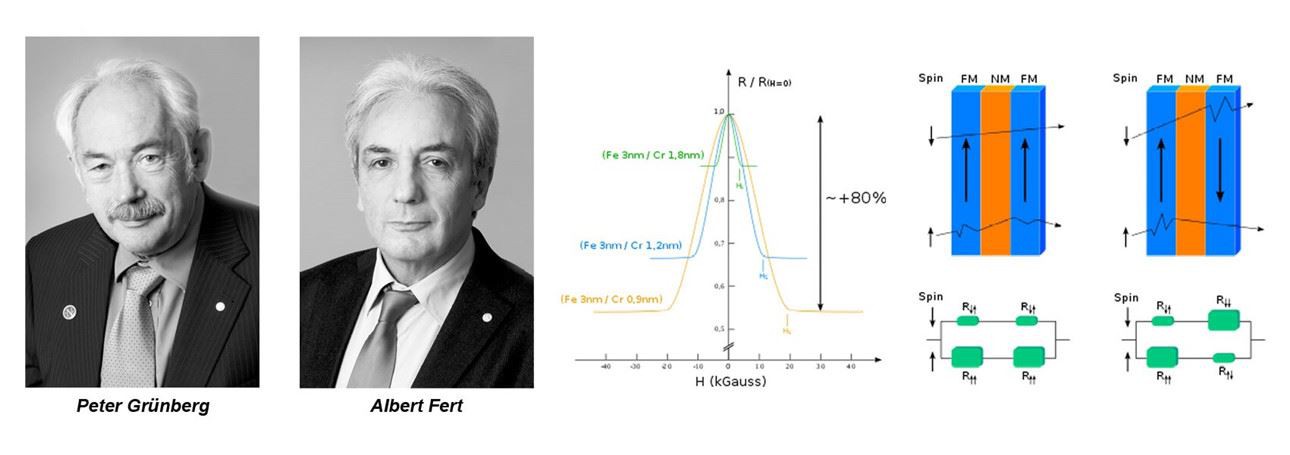

אפקט ההתנגדות המגנטית מתייחס לשינוי ההתנגדות של מוליך ומוליך-למחצה מתחת לשדה המגנטי, לכן, ערך ההתנגדות המגנטי גבוה פי 10 מזה של מתכת מגנטית, ותופעה זו נקראת אפקט מגנוטוריזם ענק (GMR). אפקט הענק מגנטוריסטי (GMR) התגלה על ידי פיטר גרונברג ואלברט פרט ב-1988, וכך הם זכו בפרס נובל על גילוים ב-2007.

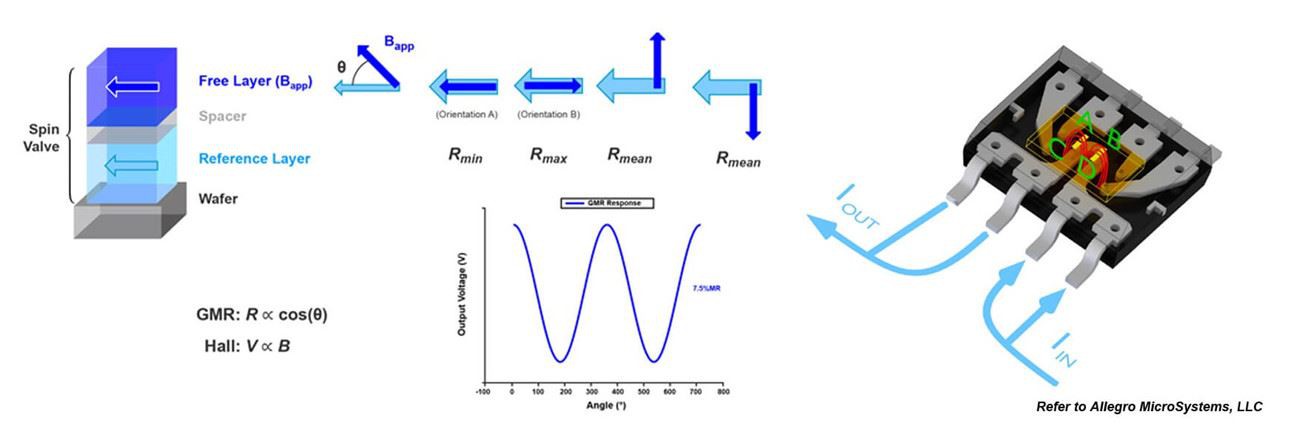

אחת מהשכבות המגנטיות נחשבת לשכבת הייחוס שיש לה כיוון מגנטיזציה קבוע, ואחת נוספת נקראת שכבה חופשית שכיוון המגנט משתנה עם כיוון השדה המגנטי המקביל החיצוני. המרווח בין השכבה החופשית לשכבת הייחוס עשוי מסרט דק לא-מגנטי. ערך ההתנגדות המגנטית הענקית נקבע על ידי הזווית הכלולה של כיוון המגנטיזציה של שתי שכבות. הערך הנמוך ביותר יתקבל כאשר כיוון המגנטיזציה של השכבה החופשית ושכבת הייחוס זהים, והכיוון הנגדי יקבל את ערך ההתנגדות המגנוטית הענקית הגבוהה ביותר.

אודות מגנט חיישן GMR

יש לציין כי חיישן GMR וחיישן Hall Effect מזהים שדה מגנטי אופקי ושדה מגנטי אנכי כנגד מיקום מגנט בהתאמה. לפעולת חיישן GMR יש דרישות מסוימות לגבי עוצמת השדה המגנטי, לכן, מגנט חיישן GMR צריך לספק חוזק שדה מגנטי חזק מספיק במרווח האוויר המיועד. חוזק שדה גדול מדי או חלש מדי יגדיל בנוסף את סטיית הזווית. חוזק שדה נמוך אינו יכול להניע את כיוון המגנטיזציה של שכבה חופשית להתיישר עם שדות מגנטיים חיצוניים, ועוצמת שדה חזקה מדי תשפיע על כיוון המגנטיזציה של שכבת הייחוס. Hongyu גם אספה ניסיון רב במגנט חיישני GMR, והונג-יו תספק פתרון טכני מפורט בהתאם לפער האוויר, טווח הטמפרטורות ודרישות היציבות.
