מגנט חיישן זרימת מים

קצת היכרות עם מגנט חיישן זרימת מים

חיישן זרימת מים הוא סוג של מכשיר אינדוקציה של זרימת מים המוציא דופק, זרם או אות מתח דרך אינדוקציה לזרימת המים. הפלט של האות יש פרופורציונלי ליניארי מסוים לזרימת המים, ולכן יכול להיות מוגש לניהול בקרת המים וחישוב הזרימה תלוי בנוסחת השיחה הרלוונטית ועקומת ההשוואה. למעשה, כמרכיב ליבה של חיישן זרימת מים, מגנט חיישן זרימת מים הוא מזמן יישום טיפוסי של מגנט ניאודימיום בהזרקה או מגנט פריט בהזרקה.

עקרון בסיס של חיישן זרימת מים

חיישן זרימת מים מורכב בעיקר מגוף שסתום נחושת, מכלול רוטור זרימת מים, מערכת זרימה יציבה ורכיב אולם. חיישן זרימת מים מותקן בדרך כלל על כניסת המחמם כדי למדוד את זרימת ההשפעה, ומכלול הרוטור המגנטי מסתובב כאשר המים זורמים דרכו. פלט רכיב הול ומשוב תואם את אות הדופק לבקר, ואז הבקר מכוון את הזרם של השסתום הפרופורציונלי ומכאן את השימוש בגז בהתאם לקצב הזרימה.

השוואה בין שסתום הצמדת אוויר בלחץ דיפרנציאלי וחיישן זרימת מים

שסתום הצמדת גז מים בלחץ דיפרנציאלי הוא מכני, בעל מבנה מורכב ונפח גדול, אך מעגל הבקרה פשוט; חיישן זרימת המים הוא חשמלי, בעל מבנה פשוט יחסית ונפח קטן, אך מעגל הבקרה מורכב.

חשוב מכך, לראשון יש לחץ מים התחלתי גבוה והתנגדות גדולה של מערכת דרכי המים, ולכן הוא אינו מתאים לשימוש במחממי מים בעלי קיבולת- גבוהה מעל 10 ליטר לדקה; זה האחרון יש לחץ מים מתחיל נמוך והתנגדות נמוכה של מערכת דרכי המים. נעשה בו שימוש נרחב במחממי מים בקיבולת גדולה מעל 10 ליטר/דקה.

על מגנט חיישן זרימת מים

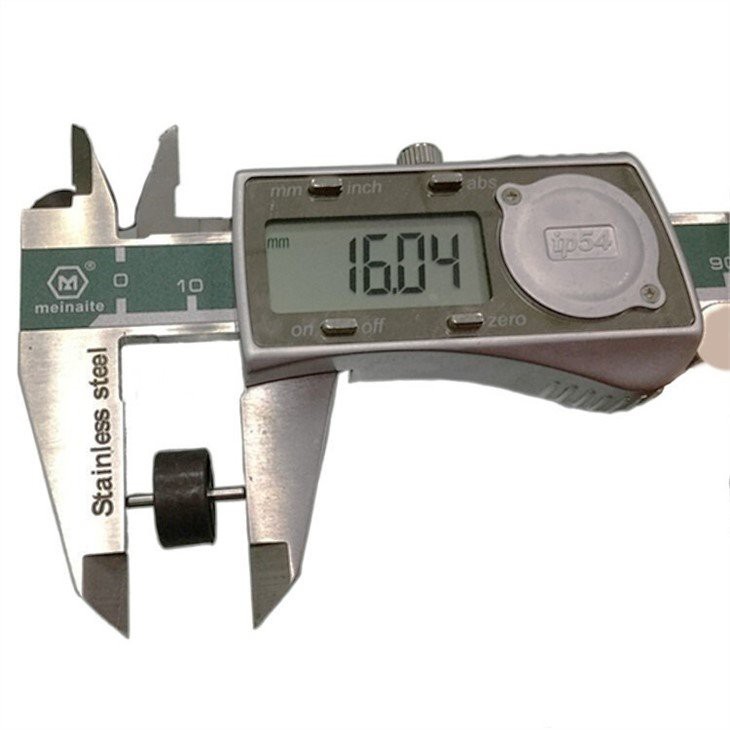

מכלול רוטור זרימת המים מורכב בעיקר מבית מתג טורבינה, רוטור מגנטי וטבעת בלם. מגנט חיישן זרימת מים הוא בעצם מגנט חיישן אפקט הול. רכיב האולם יתנהל כאשר קטבים מגנטיים שונים כלפיו, ואז ינותק פעם אחת.
